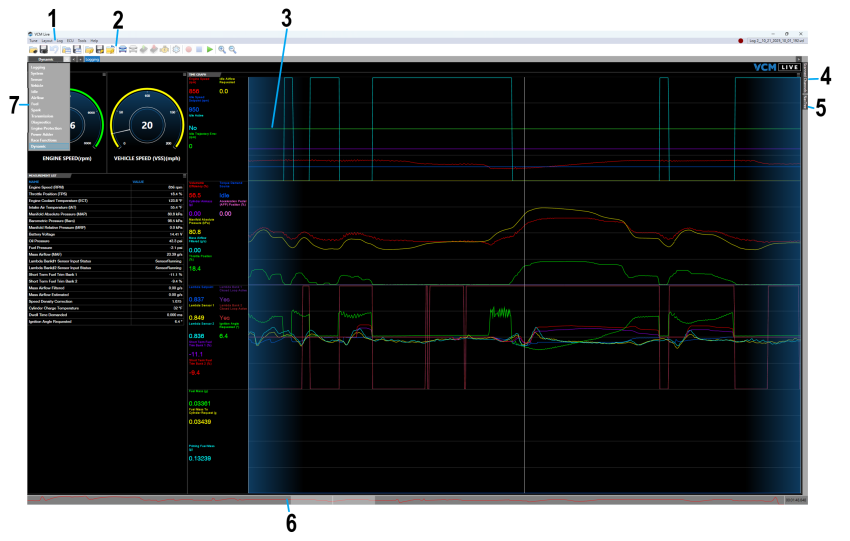

用户界面

名称

描述

1.

菜单栏。 参见 菜单栏 了解各个菜单的描述。

2.

工具栏。 参见 主工具栏 个别项目的描述。

3.

数据显示和编辑子窗口。 该区域包含两种类型的子窗口：测量和特征。

▸ 从连接的 ECU 记录数据时，测量子窗口会显示从 ECU 收集的实时数据。查看日志文件时，测量子窗口会显示已记录的数据。
▸ 特性子窗口提供配置ECU可调参数的接口。

此区域高度可配置。您可以将其设置为显示最适合当前任务的配置和数据显示子窗口。参见 布局 获取更多信息。

4.

扫描频道选项卡。 选择此选项卡可查看 VCM Live 正在监控的所有通道列表。当您在布局中添加使用相应测量值的仪表、图表或列表时，系统会自动监控这些通道。

5.

导航树标签。 选择此选项卡可显示ECU参数（包括测量值和特性）的完整列表。用户可以浏览或搜索所需参数。

6.

时间轴。 播放日志文件时，此时间线上的滑块会指示您当前正在查看的时刻。向右或向左滑动可在记录的日志数据中向前或向后跳转。请参阅 时间表.

7.

布局分组。 此选项卡包含十三种不同的布局：

▸ 记录 -此布局有助于记录预定义、基本和必要的参数。
▸ 系统 - 此布局将有助于引擎配置。
▸ 传感器 - 此布局允许用户配置所有适用的传感器。
▸ 车辆 - 此布局允许用户配置基本的车辆控制。
▸ 空闲 - 此布局允许用户在使用 Drive-By-Cable 时配置所有空闲相关参数。
▸ 气流 - 此布局允许用户配置所有与气流相关的参数。
▸ 汽油 - 此布局允许用户配置所有燃料控制相关参数。
▸ 火花 - 此布局允许用户配置所有火花选项。
▸ 传输 - 此布局允许用户配置传输相关参数。
▸ 诊断 - 此布局允许用户控制所有相关的 MIL 和 DTC 相关参数。
▸ 发动机保护 - 此布局允许用户配置所有发动机保护参数。
▸ 功率加法器 - 此布局允许用户配置所有增压和氮气动力添加相关参数。
▸ 比赛功能 - 此布局允许用户在一个简单方便的布局中监控所有比赛功能参数。
▸ 动态 - 此布局允许用户创建自己的特定布局。此布局是唯一可以自定义的布局。
